0x00 电路原理图分析

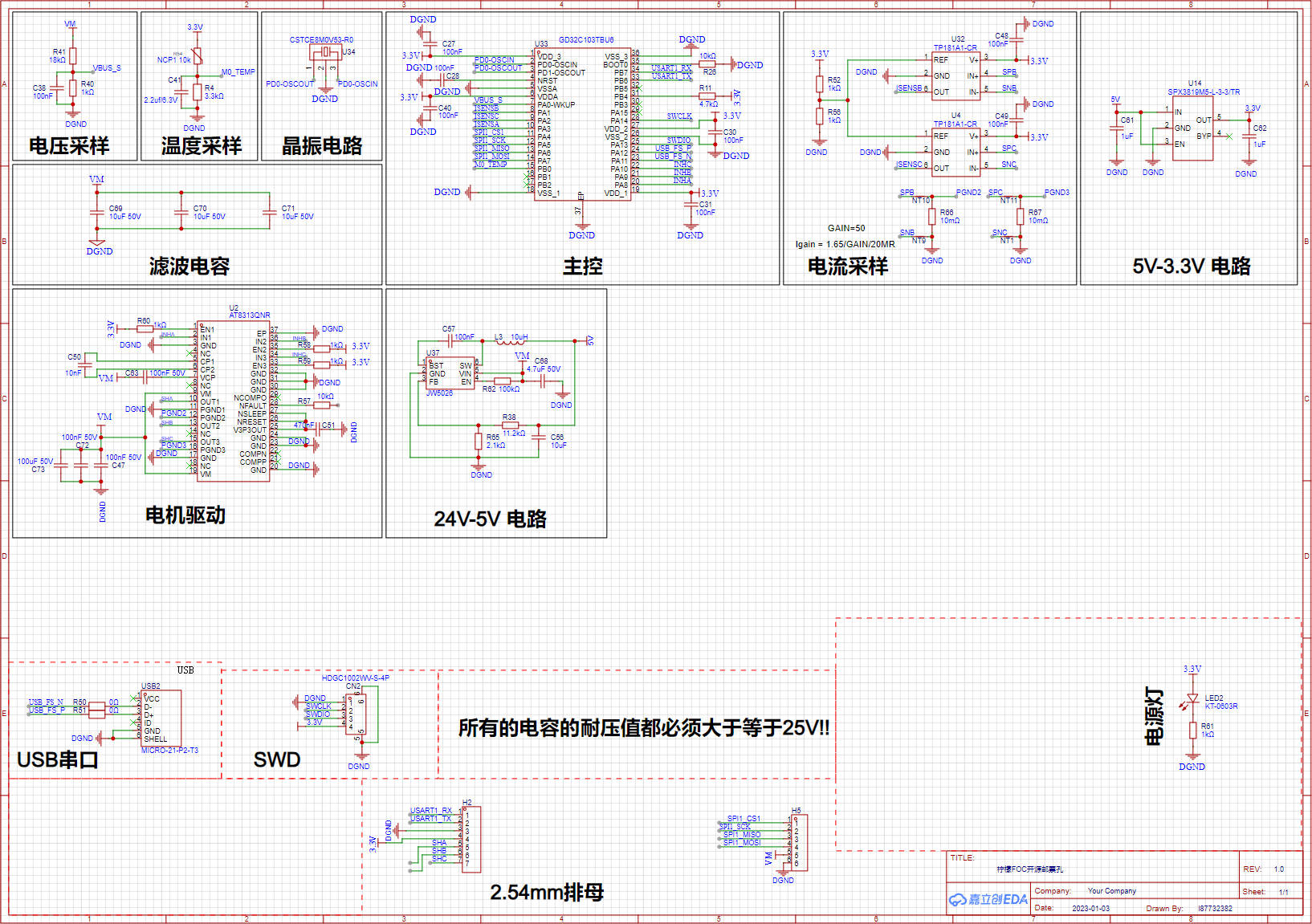

邮票孔原理图


A、电压采样

img  输入电压VM为外接DC12V供电,分压电阻为18k和1k,即AD采集到的电压值为x时,实际电压y=x*19。主控连接VBUS_S的IO为PA0配置为ADC0的CH0。(确定嘛?)

B、温度采样

img  输入电压为3.3V,分压电阻为10k热敏电阻和3.3k电阻。热敏电阻型号为NCP18XH103F03RB,查阅数据手册得知其B值为3380。其中B值计算公式如下:
$B = \frac{(T_2 \times T_1)}{(T_2 - T_1)} \times \ln\left(\frac{R_2}{R_1}\right)$
  其中$T_1$和$T_2$是两个不同的温度,$R_1$是温度$T_1$下的电阻值,$R_2$是温度$T_2$下的电阻值。主控连接M0_TEMP的IO为PB0配置为ADC1的CH2。(确定嘛?)

C、晶振电路

img  无源8M晶振,外壳接地,两个引脚分别接OSCIN和OSCOUT。

D、主控电路

img  主控芯片使用GD32C103TBU6,具体详情可以参考相应数据手册。需要注意的是3.3V电源过100nf滤波电容后接入,该接地的接地。NRST接100nf到地,BOOT0接10k电阻到地,设置从片上FLASH启动。

E、电流采样

img  主要元件电流感应放大器使用的是TP181A1,根据数据手册得知,其GAIN为50。输出电压$V_{OUT} = \left(I_{LOAD}\timesR{SHUNT}\right)GAIN + V_{REF}$其内部电路原理图如下图所示。img  可以看到FOC电路原理图中,REF是3.3V通过两个1k电阻分压取得,可知其值为1.65V。两个TP181A1的输出分别接在主控的PA1和PA2上,分别采集B、C两路的电流值(因为三相电机定子的线圈为星形连接,通过基尔霍夫电流定律可以算出A路的电流大小,所以只需要采集两路电流即可)。两个TP181A1的输入IN+和IN-则是通过10mΩ的电阻分压电机驱动电路的PGND输出得到。

F、5V-3.3V

img  利用线性稳压器5V转3.3V。输入输出端接滤波电容,EN可以直接接IN。

G、电机驱动

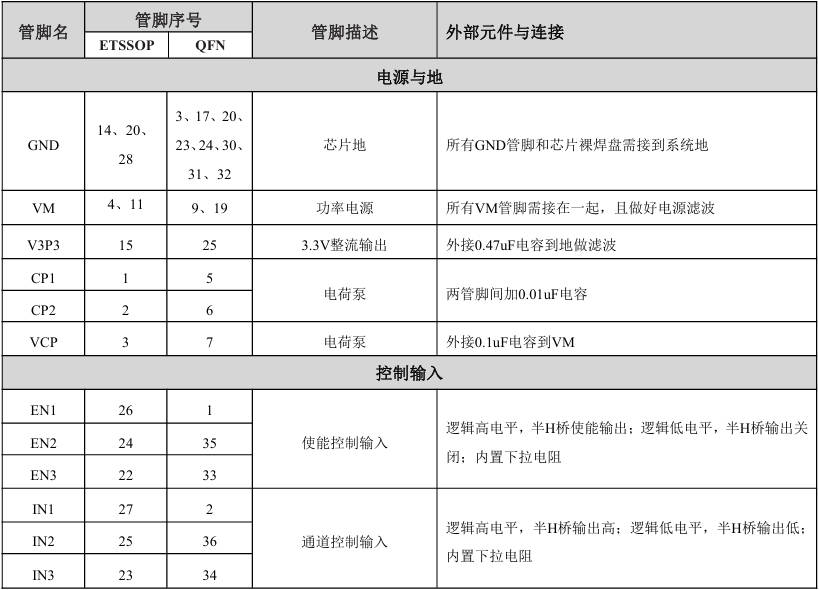

img  AT8313是三路半桥集成驱动芯片,很多问题不需要自己考虑,比如低电压小电流的控制信号和高电压大电流的驱动信号如何隔离,三相电机的驱动电路如何设计,器件参数如何匹配等。芯片的外部电路可以参考数据手册搭建。示例如下图所示。img  可以看出,先前的PGND输出为BLDC的电流输出端,根据数据手册描述,AT8313包含三路半H桥驱动器,半H桥的下管MOSFET的S端为各自独立管脚(PGND1、PGND2、PGND3),这样就可接3个独立的检流电阻。如果使用检流电阻,请保证此3管脚(PGND1、PGND2、PGND3)的电压不超过±500mV。电流采样电路中,检流电阻为10mΩ,考虑电机的额定电流到不了50A,基本可以保证PGND电压不会超过±500mV。AT8313的其他管脚描述如下图所示。imgimg  根据管脚描述,除了必要外围电路,控制部分将三个EN引脚拉高,使能半H桥,然后将三个IN引脚接主控芯片,主控芯片通过输出高低电位可以控制半H桥的逻辑输出。V3P3是AT8313的一个3.3V电压输出引脚,直接和NSLEEP和NRESET连接,保证芯片正常工作。OUT1、OUT2、OUT3三个引脚接BLDC的三相线。IN1、IN2、IN3分别接主控芯片的PA8、PA9、PA10。VM输入通过两个100nf和一个100uf的电容并联滤波后送入。

H、24V-5V

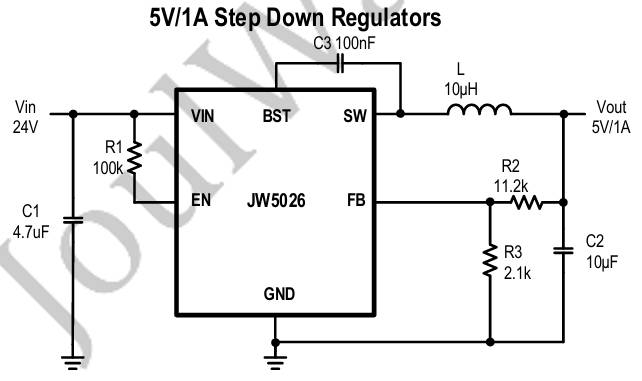

img  主要器件使用JW5026电源芯片,为DC-DC芯片。支持5V1A输出,数据手册指导外围电路如下所示。根据外围电路参数搭建即可。img

I、剩余原理图

img  2.54mm排母部分对应提供给外界的引脚封装,USB串口和SWD对应两个供调试用的插座。MCU的PB6、PB7分别接USART1的TX和RX。SHA、SHB、SHC分别接AT8313的三路输出。SPI1_CS1、SPI1_SCK、SPI1_MISO、SPI1_MOSI分别接PA4、PA5、PA6、PA7。VM为电机驱动供电。

编码器及电机载板

A、柠檬FOC邮票孔

img  柠檬FOC提供给外界的引脚封装。应该是后续设计的取舍,使用的芯片时GD32E103TBU6,该芯片没有CAN,所以原理图中CAN没用上。同时,5V输出没有引出,应该也是多余设计没有删除。MCU的PB6、PB7分别接TX和RX。SHA、SHB、SHC分别接AT8313的三路输出。CS、SCK、MISO、MOSI分别接PA4、PA5、PA6、PA7对应的SPI四个引脚。VIN为电机驱动供电。

B、MT6816编码器

img  除去电源和地,不接OUT,剩下四个引脚接SPI的四个引脚。

0x01 代码分析

A、PWMC_init

1、配置过程

IO配置

  • 打开GPIOA,GPIOB,AF,TIMER0的时钟
  • A8,A9,A10,PB13,PB14,PB15初始化为复用推挽输出,50MHz

TIMER0配置

  • TIMER0恢复到复位后的状态
  • 将TIMER初始化结构体赋值为默认值
  • 预分频为0
  • 中央计数模式,向上计数(上数到计数上限,然后再下数到0,向上计数表示在上溢时触发事件或中断)
  • 设置计数模式为向上计数
  • 自动重装载值设置为PWM_ARR-1
  • 时钟分频值为1,即不分频
  • 不使用重复计数器(即每次计数到上溢都会触发事件或中断)

TIMER0输出通道配置

  • 将TIMER输出通道配置初始化结构体赋值为默认值
  • 输出比较通道使能
  • 输出比较互补通道使能
  • 输出比较通道高电平有效
  • 输出比较互补通道高电平有效
  • 输出比较通道空闲时低电平
  • 输出比较互补通道空闲时低电平
  • 使用结构体初始化TIMER0的0~3四个通道的输出配置
  • 通道0、通道1、通道2自动重装载值设为PWM_ARR的一半(右移一位的结果),通道3重装载值为PWM_ARR-5
  • 设置PWM为PWM模式0
  • 通道0、通道1、通道2使能阴影模式,通道3失能阴影模式

TIMER0刹车配置

  • 禁用运行偏移状态
  • 禁用独立延迟偏移功能
  • 设置死区时间为0
  • 设置刹车输入低电平有效
  • 禁用自动输出功能
  • 关闭比较/捕获通道的保护模式
  • 禁用刹车功能

剩余操作

  • 禁用TIMER0的0,1,2以及对应的三个互补通道
  • 使能TIMER0的主输出功能
  • 使能TIMER0的自动重装载
  • 调用adc0_config和adc1_config
  • 使用systick等待10ms
  • 使能TIMER0

2、分析

  根据GD32C103TBU6数据手册,查阅得到GPIOA用到三个引脚的定义如下图所示。根据图中信息可知,仅使用了TIMER0的CH0,CH1,CH2,所以后续对CH3的操作也是没有意义的。配置中用到的PB13、PB14、PB15在QFN36封装的芯片上是不存在的,该部分配置没有用。
img  其他的就是PWM的基本配置流程,启用GPIO、AF、TIMER的时钟,然后对TIMER进行配置,然后对PWM输出模式进行配置。互补通道和刹车配置最后是禁用,感觉可以不用管。然后使能TIMER的输出功能,使能自动重装载,调用ADC的初始化后,使能TIMER0。

B、ADC

1、配置过程

IO配置

  • 配置PA0和PA1为最大输出速度(官方宏定义是:GPIO very high output speed, max speed more than 50MHz)
  • 配置PA2和PB0为最大输出速度

ADC基本配置

ADC0

  • 失能ADC0
  • 启用双ADC模式
  • 启用ADC0的扫描模式
  • 启用ADC0的连续转换模式
  • 设置ADC0的数据对齐方式为右对齐(数据的最低位放在寄存器的最低位)
  • ADC0的规则通道组,指定为1个通道
  • ADC0通道0规则通道采样时间为7.5个ADC时钟周期
  • ADC0的注入通道指定为1个通道
  • ADC0通道1注入通道采样时间为7.5个ADC时钟周期
  • 配置ADC0的注入通道被TIMER0的CH3触发(TIMER0的CH3发生事件时注入通道进行一次转换)
  • 使能ADC0的注入通道触发
  • 配置ADC0规则通道不被外界触发,只被软件触发
  • 使能ADC0的规则通道触发
  • 配置ADC0优先级为最高优先级(抢占优先级和子优先级都是0)
  • 清除EOIC标志位
  • 启用ADC0的EOIC中断(End of Interrupt Conversion,即每次注入通道转换完毕后触发中断)
  • 使能ADC0
  • 等待1ms
  • 使能ADC0校准
  • 使能ADC0规则通道软件触发

ADC1

  • 失能ADC1
  • 设置ADC1的数据对齐方式为右对齐(数据的最低位放在寄存器的最低位)
  • ADC1的注入通道指定为1个通道
  • ADC1通道2注入通道采样时间为7.5个ADC时钟周期
  • 配置ADC1的注入通道被TIMER0的CH3触发(TIMER0的CH3发生事件时注入通道进行一次转换)
  • 使能ADC1的注入通道触发
  • ADC1的规则通道组,指定为1个通道
  • ADC1通道8规则通道采样时间为7.5个ADC时钟周期
  • 配置ADC1规则通道不被外界触发,只被软件触发
  • 使能ADC1的规则通道触发
  • 使能ADC1
  • 等待1ms
  • 使能ADC1校准
  • 使能ADC1注入通道软件触发

2、分析

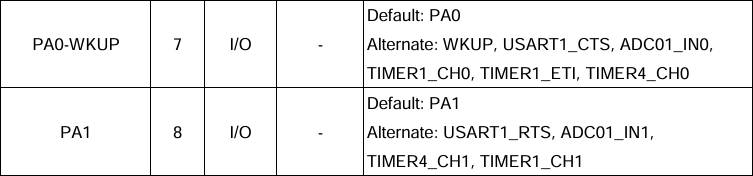

  根据GD32C103TBU6数据手册,查阅得到PA0和PA1分别对应ADC01_IN0和ADC01_IN1,PA2和PB0分别对应ADC01_IN2和ADC01_IN8
imgimg  配置ADC0和ADC1均为一个规则通道和一个注入通道,两个注入通道都是由TIMER0的CH3触发(PWM中配置的CH3的ARR为PWM_ARR-5),三个PWM输出通道的重装载值均为PWM_ARR>>1。意味着两轮PWM输出差5次计数时,进行一次注入通道的AD转换。  根据电路原理图,PA0接电压采集,PA1和PA2接ISENSB和ISENSC两路电流采集,PB0接温度采集。

C、Encoder_MT6816_init

1、配置过程

  • 使能GPIOA,GPIOB,GPIOC,AF,SPIO的时钟
  • PA4配置为推挽输出50MHz
  • PA5和PA7配置为复用推挽输出50MHz
  • PA6配置为浮空输入50MHz
  • 逆初始化SPI0,然后配置spi初始化结构体为默认值
  • 设置SPI为全双工模式
  • 设置设备为主模式
  • 配置数据帧大小为16位
  • 设置时钟极性位高,时钟相位为第二时钟边沿(SPI模式3)
  • 配置NSS信号由软件控制
  • SPI时钟8分频
  • 数据传输高位字节在前(MSB)
  • 使用结构体进行初始化
  • 使能SPI0
  • 等待10ms
  • 作者自定义的一些变量的初始化

2、分析

  主要就是使用SPI与MT6816编码芯片进行通信。img根据MT6816的数据手册可以得知,读取编码器角度信息的地址是0x03和0x04。角度计算公式也如图中所示。

  草在结它的种子,风在摇它的叶子。我们站着,不说话,就十分美好。

食材

  • 鸡蛋
  • 葱花,蒸鱼豉油,香油

方法

  1. 蛋水总质量的0.5%的盐加入鸡蛋中,将鸡蛋打散,然后比例为鸡蛋1:1.5温开水(<50℃)倒入搅拌均匀,过筛后除去表面气泡,容器封保鲜膜
  2. 冷水冷锅放入蛋液,盖盖留缝,中大火上汽,上汽后调成小火,蒸15分钟或观察表面凝固即可出锅
  3. 出锅后撒上葱花,放适量蒸鱼豉油和香油即可

注意事项

  • 鲜虾蒸蛋:鲜虾处理干净后,切成虾肉粒,调制蛋液时加入虾肉即可
  • 肉末蒸蛋:取猪肉切肉末,加入蒜、姜、淀粉腌制10分钟,起锅放油,将腌好的肉末炒香,生抽、耗油、鸡精、糖调口。待鸡蛋出锅后,将炒好的肉末铺在鸡蛋上,撒上葱花,淋少许蒸鱼豉油和香油即可
  • 蒸出来的鸡蛋好看的重点在于:
      1、蛋水比要合理,蛋多了容易蒸老,水多了蛋不凝固
      2、温开水中溶氧量低,蒸制过程中不会有气泡溢出,就不会出现表面蜂窝
      3、鸡蛋要受热均匀,不能用铁等导热快的容器,最好用玻璃陶瓷等容器
      4、鸡蛋凝固温度在70℃~80℃,盖盖留缝以及上汽后换小火都是为了尽可能保证温度维持在80℃
      5、封保鲜膜或者扣碗是避免高温水蒸气直接接触表面蛋液,避免表面过熟

食材

  • 排骨1kg
  • 大料2个、桂皮1g、花椒1g、花雕酒200g(没有就用黄酒或料酒)
  • 淀粉30g、葱40g、姜20g、冰糖160g、米醋/香醋190g、糖色16g,盐6g

方法

  1. 排骨砍成小块后洗掉血水,放50g花雕酒抓匀去腥,表面有酒香味即可,然后表面拍一层淀粉
  2. 热锅凉油,油温七成热(油开始冒烟)下排骨,炸1-2分钟扒拉一下排骨,避免粘锅,炸至表面金黄干香
  3. 起锅放底油,加入葱、姜、大料、花椒、桂皮煸炒出香味,然后倒入排骨翻炒均匀,再倒入花雕酒150g,醋160g,冰糖,糖色,盐,倒入适量热水烧开,定味稍稍有酸甜味即可。盖盖小火焖10分钟
  4. 大火收汁至粘稠,需要的话可以用老抽补色,出锅前再烹30g醋,翻炒均匀即可出锅

注意事项

  • 醋最好分两次放,第一次慢慢挥发慢慢入味,吃着是柔和的酸,出锅的醋是增香的酸,这样酸味比较复合
  • 糖醋排骨一定要炸,煎出来的排骨不够干香,吸味也不是那么足
  • 加水后定味的时候酸甜口不能太足,足了水分收干了会过甜

0x00 前置知识

  1. 什么是PWM?

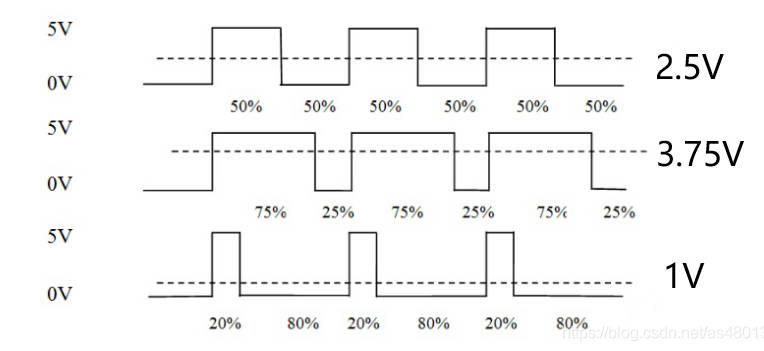

      答:PWM是脉冲宽度调制(Pulse Width Modulation)的缩写。PWM通过改变脉冲的宽度来控制输出信号的占空比,从而实现对模拟信号的控制。其本质就是占空比可调的方波。两个关键参数——__频率、占空比__。频率即1s内有多少个脉冲,占空比即每个脉冲内高电平的持续时间百分比。可以使用这种方式利用数字信号模拟出模拟信号。如下图所示。img

0x01、驱动结构

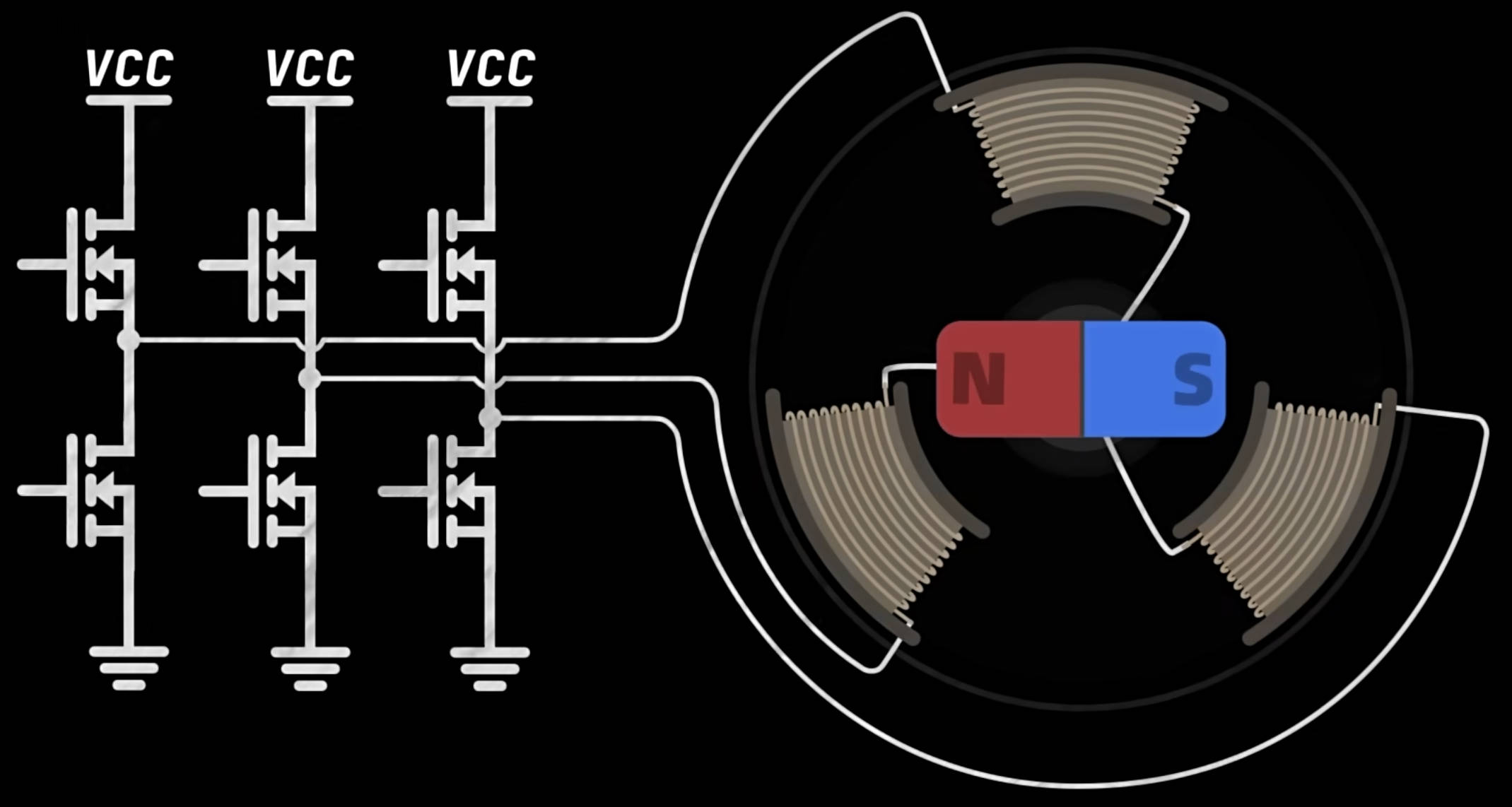

基本结构如下图所示:

0x02、驱动原理

基本原理

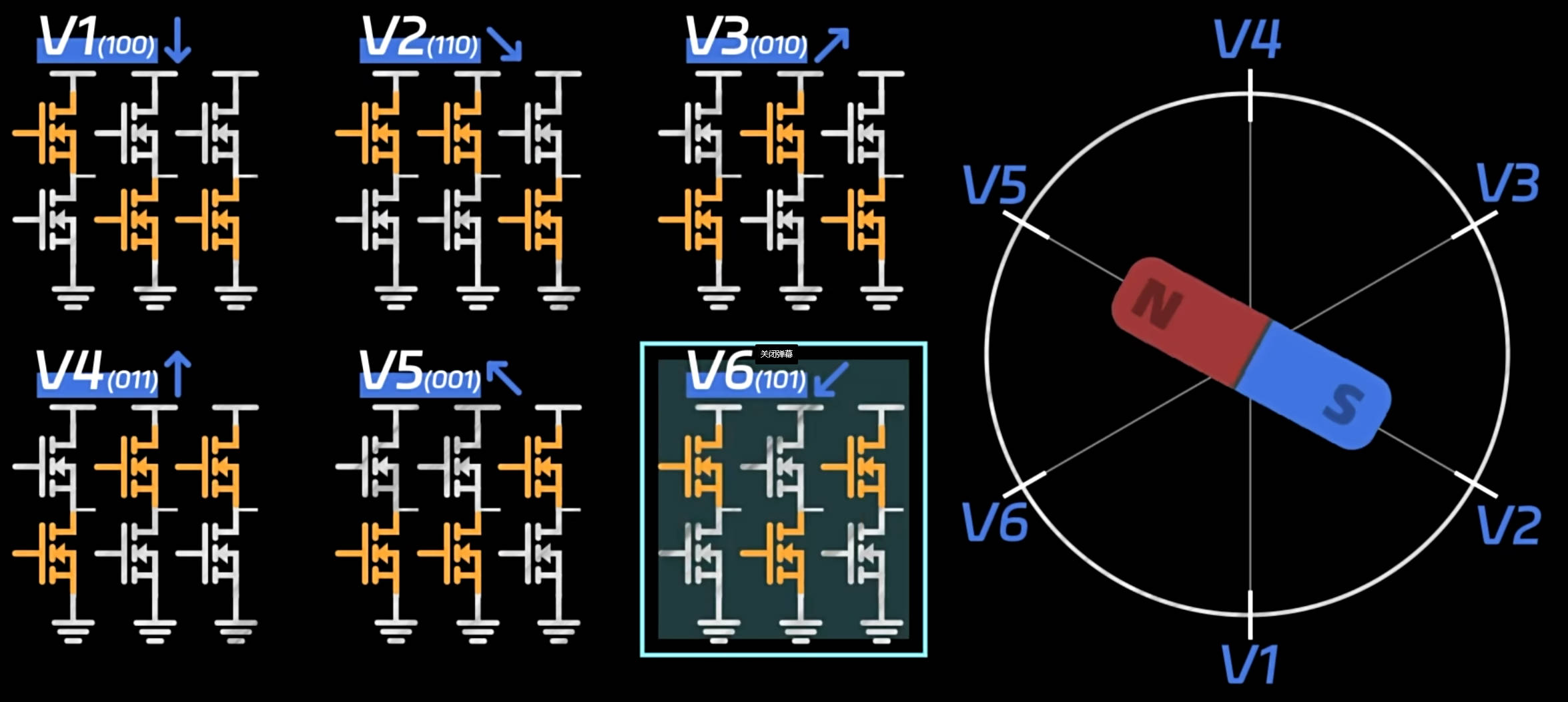

星型连接的三组线圈通过6个mos管控制通断,当不同mos管导通时,产生不同的磁场,利用磁场控制中间的永磁体转子转动。不同的通断控制一共有6种组合,如下图所示。img
原理上只需要打开两个mos管导通两个线圈即可产生磁场使转子旋转,但是这种控制方式提供的扭矩不够大,于是同时导通三个线圈,最终合成磁场方向如上图种的转子指向V1~V6。

进阶问题

  1. 如何能够让磁体转到任意位置,而不是V1~V6一共6个方向?

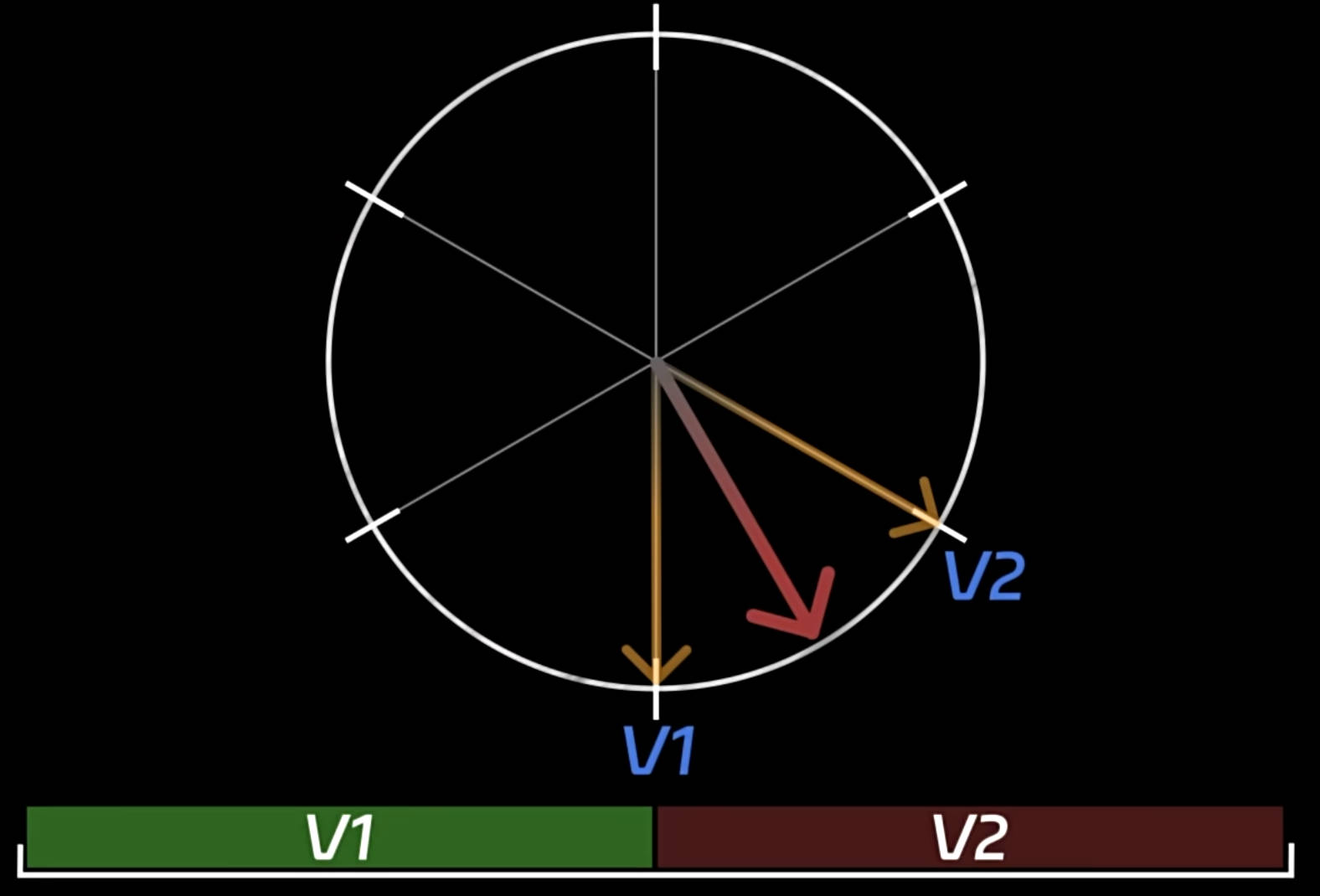

      答:假设磁体需要停留在V1和V2中间位置。考虑一种情况——导通对应MOS管使磁体先处于V1位置,此时调整磁场,使得合成磁场方向指向V2,此时转子会向V2方向旋转,待其旋转过中间位置后,再调整磁场指向V1,由于惯性,磁体会继续向V2方向减速旋转,减速至0后向V1方向开始加速旋转,再过中间位置后,再调整磁场指向V2……。根据前面的分析,理论上,磁体会在中间位置来回转动,但当磁场切换频率足够快时,便可以使磁体处于V1和V2的中间位置转速为0。故只需要在一定的时间周期内,保证两个磁场方向占比为50%时,便等效为一个指向中间的磁场。如下图所示。img

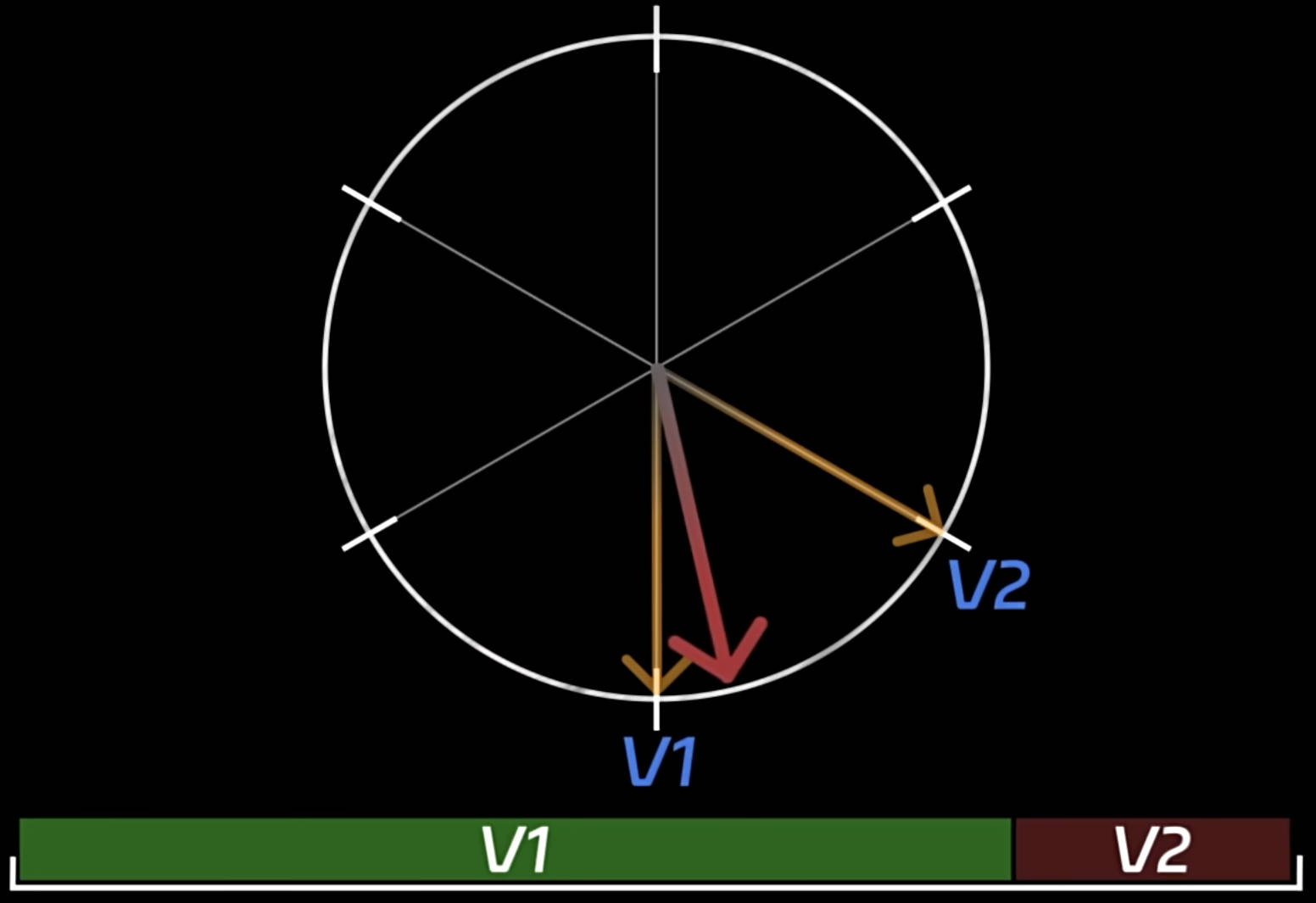

      同理,通过调整一个时间周期内两个方向磁场所占据的比例,就可以合成出新的方向的固定磁场,如下图所示。img
  2. MOS管只能控制通断,线圈内电流大小固定,如何控制磁场强度?

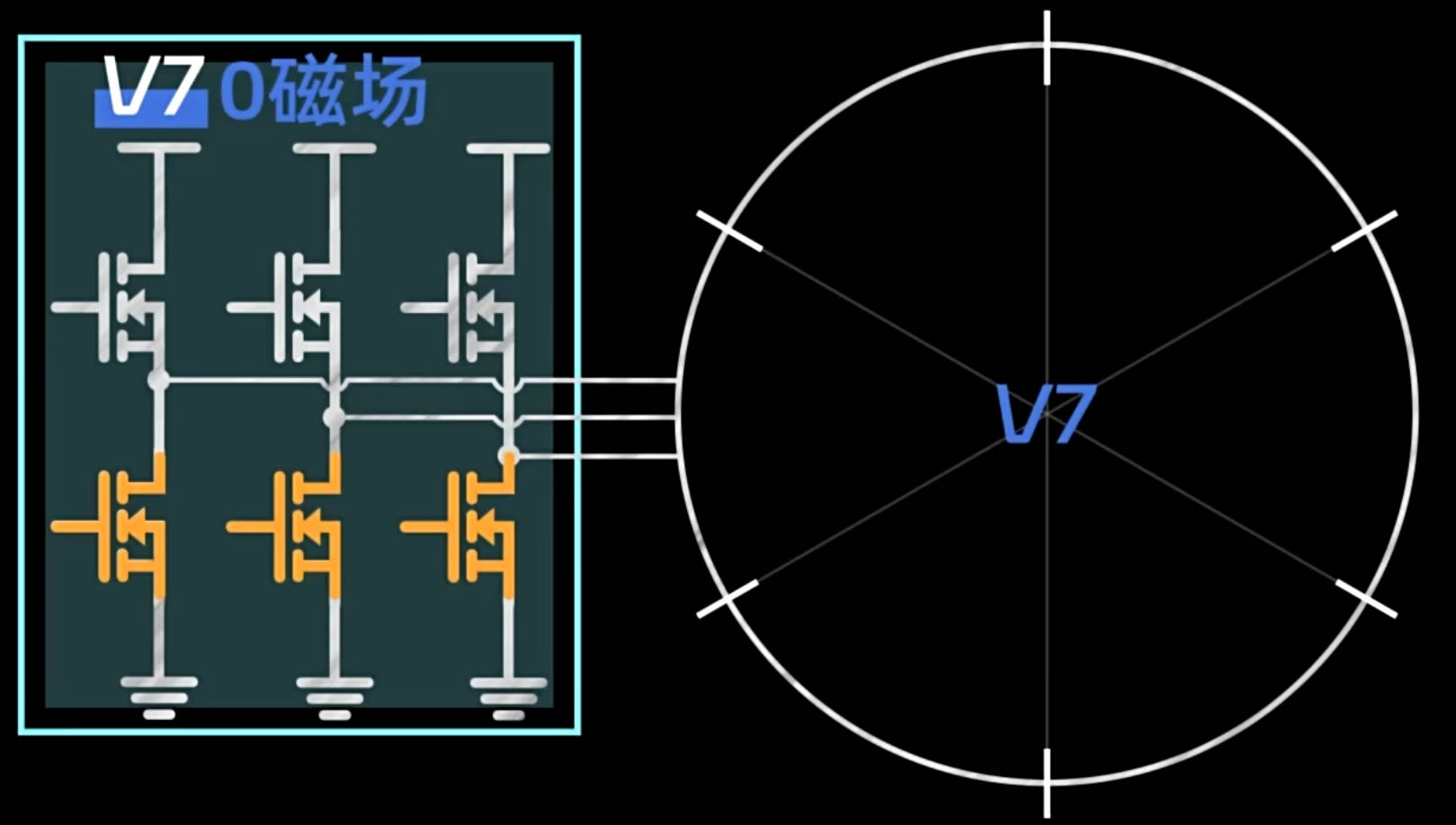

      答:线圈中产生磁场的前提是线圈中有电流流过,当只有上面或下面三个MOS管导通时,无电流,此时不产生磁场,规定其状态为V7。如下图所示。img
      根据前面的分析,一定时间周期内不同方向磁场的占比可以改变最终合成磁场的方向,同理,当一定时间周期内磁场持续时间占比为0%时,磁场强度为0%,占比时间为100%时,磁场强度为100%。容易想到,在一定时间周期内加入V7状态,并等比例改变原有磁场持续时间,根据V7时间占比不同,可以获得不同的磁场强度。如下图所示。img

  “我”是谁?
  当我不再是孩子的父亲,不是父母的孩子,不是妻子的丈夫,不是老师的学生,不是中华人民共和国的公民,不是这世界上的一个生命体,不是宇宙中元素有序构成的一个生命体的时候;
  当天空只是天空,河流只是河流,高山只是高山,微风只是微风,地球只是地球,世界只是世界的时候;
  我是谁?
  乔文达,是朋友,是影子,他爱着悉达多的精神,爱着他的思想,爱着他的不与世俗为伍;在一起经历过成为沙门后,在苦苦修行后,在终于看到了乔达摩思想的思想的一隅后,最终在他选择皈依佛陀的那一刻,影子离开了光。我拥有影子吗?我甚至不知道自己能否拥有影子。不,答案一定是没有。没有人真的能够爱到精神层面,即使有,也终会被夺走,而夺走他的,甚至不需要乔达摩的智慧,再说我也本没有悉达多的思想。甚至在我开始思考有关乔文达的那一刻,我就注定了无法找到“我”。
  悉达多不能在乎乔文达,如果在离开之前会有不舍,悉达多无法看到“我”,他是乔文达的朋友,是乔文达在乎的人,是乔文达爱的人。如此以来,我不再是“我”。当“我”中不只有“我”,我便不是纯粹的“我”。
  “悉达多纹丝未动,彻骨的冰冷瞬间袭击他的心脏。他感到这颗心脏像一只小动物,一只鸟或一只兔子般在胸中颤抖。他如此孤独。多年来,他并未像现在这样意识到自己无家可归。从前,即便在最深的禅定中,他仍是父亲的儿子,高贵的婆罗门,一个修行之人。如今,他只是苏醒的悉达多,再不是别的什么人。他深吸口气,打了个寒颤。没人像他这般孤独。贵族属于贵族,手艺人属于手艺人,他们说同样的话,容身一处,分享生活。婆罗门要同婆罗门在一起。苦行者要在沙门中立足。即便归隐山林的隐士也不是独自一人,他们也有同道人,有归属。乔文达已经皈依佛门,万千僧侣是他的弟兄,他们有着同样的僧服,信共同的信仰,说相同的话。可是他,悉达多,他属于哪里?和谁分享生活?说谁的话?”

  • switch-case语句:
    switch(a){
      case 1: xxxxxxx; break;
      case 2: xxxxxxx; break;
      case 3: xxxxxxx; break;
      default: xxxxxxx;
    }

      每个case后面的break不要漏,否则case判断成功后,执行后续语句之后会继续向下执行。假设a=2,如果没有break语句,在case 2后续代码执行完毕后,会继续执行case 3的代码。同时最好写上default,保证逻辑完整,debug时更容易找到问题。

目标


利用STM32F103C8T6构建一个简单的控制平台,按键控制电源通断、LED指示灯用于简单调试、OLED屏幕用于打印相关信息方便后续调试


器件清单

  • 控制器:STM32F103C8T6
  • 屏幕:OLED屏
  • 晶振:8M外置晶振
  • 电池:7.4V锂电池
  • 降压芯片:ASM1117-5.0和ASM1117-3.3
  • 电源开关:5.8mm*5.8m 6P自锁开关
  • LED、电容、电阻、插针若干(LED、电容、电阻均选取0603封装,是个失误,太小了,不便于手动焊接,建议0805封装)

    封装 尺寸 功率 电阻耐压值
    0402 1.0mm*0.5mm 1/16W 50
    0603 1.6mm*0.8mm 1/10W 50
    0805 2.0mm*1.2mm 1/8W 150
    1206 3.2mm*1.6mm 1/4W 200
    1210 3.2mm*2.5mm 1/3W 200
    1812 4.5mm*3.2mm 1/2W 200

电路模块


1、供电管理

  • 2P插座接7.4V锂电池,通过ASM1117-5.0和ASM1117-3.3分别稳压到5.0V和3.3V。两个稳压模块输入前连接自锁开关,输出接LED串联4.7k电阻,显示是否正常输出
  • 核心供电和OLED屏供电:3.3V
  • 外设供电:5V/3.3V。安装3P插针,用跳线帽进行电源切换

2、时钟输入

  • 8M晶振,并联2个20pf电容

3、复位电路及BOOT设置

  • 暂时没有手动复位需求,直接使用10k电阻上拉3.3V输入,接到NRST上,同时电阻到地串联10nf电容滤波
  • 使用主闪存存储器,直接将BOOT0引脚过10K电阻接地即可

4、调试接口

  • 一个4P插针,用于外接STLINK

5、OLED屏

  • I2C通信,除VCC和GND外,SCL和SDA分别接PB6和PB7
  • 输入前串联自锁开关,控制供电。
  • 电源输入并联LED和4.7K电阻,用于显示是否供电

6、简易LED调试

  • 8个LED串联1K电阻上拉3.3V输入
  • LED分别连接PA8~PA12,PB13~PB15

7、外设调试接口

  • 使用两个3*12P的插针,最上面为信号线,重点为GND,最下面为VCC
  • PB6~PB9,PA8~PA12,PB13~PB15作为一组引出
  • PB10~PB11,PB1~PB0,PA7~PA0作为一组引出

8、供电切换

  • 为了满足可能的外设供电需求,利用3P插针,可通过将跳线帽插在不同的位置切换外设供电电压。(电路连接为:5.0V/VCC/3.3V)

必要记录:

  • 在STM32F10XXX里,可以通过BOOT[1:0]引脚选择三种不同的启动模式,启动方式如下表所示:

    启动模式选择引脚 启动模式 说明
    BOOT1 BOOT0
    X 0 主闪存存储器 主闪存存储器被选为启动区域
    0 1 系统存储器 系统存储器被选为启动区域
    1 1 内置SRAM 内置SRAM被选为启动区域
  • 晶振要尽可能离MCU近,尽可能避免干扰

  • MCU供电一般要在每对电源输入引脚加两个滤波电容,用于去耦,两滤波电容容值分别为10nf和100nf

  • 应该安装几个轻触开关,用于外部输入,不然无法手动给条件进行软件测试

  • 供电和地线可以在PCB画图时设置为30mil,保证在可能的大负载下供电稳定

  • PCB画板时,如果没有包装,电路板记得四周倒角。记得打孔预留固定孔位,方便后续组装

  • 在选用MOS管搭建防反接电路时,一定要确认PMOS和NMOS的DSG三极是否正确

  • 选用自锁开关作为电路电源输入管理时,一定要提前测清楚要用的开关的引脚是如何连接的,然后再设计对应的电路图
